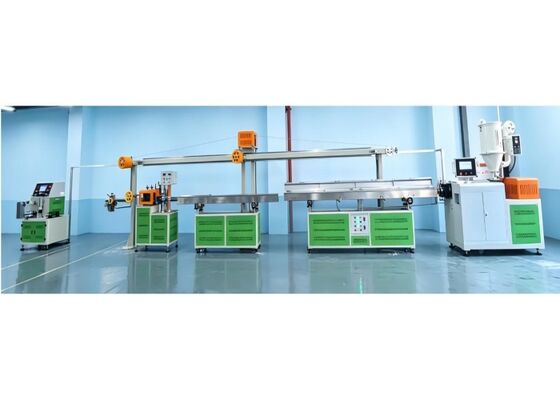

PFES3D-45 ABS/PLA 3D প্রিন্টিং ফিলামেন্ট ম্যাটেরিয়ালস সিঙ্গেল কালার এক্সট্রুডিং মেশিন প্রোডাকশন লাইন

PFES3D-45 ABS/PLA 3D প্রিন্টিং ফিলামেন্ট উপকরণ একক রঙ এক্সট্রুডিং মেশিন উত্পাদন লাইন

প্রয়োগের ক্ষেত্রঃ 3 ডি প্রিন্টিং হল সর্বশেষ প্রিন্টিং প্রযুক্তি। 3 ডি প্রিন্টারের ক্রমবর্ধমান চাহিদার সাথে সাথে 3 ডি প্রিন্টিং ফিলামেন্টগুলির বিপুল বাজারের সম্ভাবনা রয়েছে এবং মূলত 3 ডি প্রিন্টারে ব্যবহৃত হয়।আমরা মূলত ABS এর মত 3D প্রিন্টিং ফিলামেন্ট তৈরি করি।, পিএলএ, পিইটিজি এবং টিপিইউ, যার ব্যাসার্ধ ১.৭৫ থেকে ৩.০ মিমি। ব্যাসার্ধের সহনশীলতা ±০.০৩ মিমি মধ্যে নিয়ন্ত্রিত হতে পারে এবং এক্সট্রুশন গতি প্রতি মিনিটে ৩০ থেকে ১৮০ মিটার পর্যন্ত,সূক্ষ্ম ফিলামেন্ট লেআউট নিশ্চিত করা.
মূল প্রযুক্তিগত পরামিতিঃ ২.১ স্ক্রু ব্যাসার্ধঃ Ø45 মিমি ২.২ দৈর্ঘ্য থেকে ব্যাসার্ধ অনুপাত (এল / ডি): ২৮ঃ১ ২.৩ স্ক্রু গতিঃ ০ ০১০০ rpm (স্বয়ংক্রিয় পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ) ২.৪ এক্সট্রুশন আউটপুটঃ২৫-৩০ কেজি/ঘন্টা ২.5 উৎপাদন লাইনের গতিঃ 30~180 মি/মিনিট (সুক্ষ্ম স্ট্র্যান্ড সমন্বয় সহ) ২.৬ কেন্দ্র উচ্চতাঃ ১.১ মিটার (উপরে, নিচে, বাম এবং ডানদিকে সামঞ্জস্যযোগ্য) ২.৭ উৎপাদন লাইন মাত্রাঃ দৈর্ঘ্য ১৫ মি × প্রস্থ ২।৫ মিটার × উচ্চতা ২.5 মি 2.8 তিন-ফেজ ভোল্টেজঃ 380 ভোল্ট, তিন-ফেজ, 50 হার্টজ 2.9 মোট শক্তিঃ 50 কিলোওয়াট; প্রকৃত গড় শক্তি খরচঃ 20 কিলোওয়াট / ঘন্টা
কর্মশালার প্রয়োজনীয়তাঃ ৩.১ কর্মশালার মাত্রা (এল × ডাব্লু × এইচ): ২৫ মি × ৫ মি × ৩.৫ মি (প্রস্তাবিত তলক্ষেত্র ৩০০ বর্গ মিটার বা তার বেশি; তলটি সমতল হতে হবে) ৩.২ তাপমাত্রা ≤ ৫০ °C,আর্দ্রতা ≤ ৯৫% ৩.3 পাওয়ার সাপ্লাইঃ তিন-ফেজ পাঁচ-ক্যার সিস্টেম (অর্থাৎ তিনটি লাইভ তার, একটি নিরপেক্ষ তার এবং একটি আর্থ তার), 380 ভি, 50 হার্জ 3.4 কর্মশালার একটি 2 ঘন মিটার শীতল জল ট্যাংক দিয়ে সজ্জিত করা আবশ্যক,বায়ু সংকোচকারী, গিয়ার তেল এবং একটি 5 কোর তারের



PFES3D-45 এক-স্ক্রু এক্সট্রুডারঃ
গরম করার ক্ষমতাঃ ১০ কিলোওয়াট;
ফ্যান পাওয়ারঃ ০.৫ কিলোওয়াট;
মোটর শক্তিঃ ১১ কিলোওয়াট;
শুকানোর হপারঃ ৬.৭৫ কিলোওয়াট;
এক্সট্রুশন ডাইঃ ২ কিলোওয়াট;
তাপমাত্রা নিয়ন্ত্রিত জল ট্যাংকঃ ১২.৫ কিলোওয়াট;
ঠান্ডা জল ট্যাংকঃ ০.৯ কিলোওয়াট;
গরম বাতাসের ব্লাভারঃ ০.৭৫ কিলোওয়াট;
টিন-রোল রাবার টান-আউট ইউনিটঃ 1.5 kW;
বাই-ডাইরেকশনাল লেজার ব্যাসার্ধ পরিমাপ যন্ত্র - ওয়্যার স্টোরেজ র্যাকঃ ০.৪ কিলোওয়াট
এক-স্টেশন সার্ভো-উইন্ডারঃ ২ কিলোওয়াট;
সরঞ্জামের মোট ইনস্টল করা শক্তিঃ প্রায় ৫০ কিলোওয়াট;
স্বাভাবিক উৎপাদন চলাকালীন বিদ্যুৎ খরচঃ প্রায় 10 ̊15 কিলোওয়াট

সরঞ্জামের স্পেসিফিকেশন শীট

I. স্টেইনলেস স্টীল 50 কেজি ড্রায়ারঃ 1 ইউনিট
1ক্যাপাসিটিঃ ৫০ কেজি
2গরম করার ক্ষমতাঃ ৬ কিলোওয়াট
3. ফ্যান শক্তিঃ 0.75 কিলোওয়াট
4ওজনঃ ৯০ কেজি
5. এটিতে একটি অনন্য বাঁকা গরম বায়ু নল ডিজাইন রয়েছে যাতে গুঁড়ো অবশিষ্টাংশের জমাট বাঁধতে পারে
গরম করার উপাদানটির বেস, যা জ্বলন সৃষ্টি করতে পারে।
6ড্রাম এবং অভ্যন্তরীণ উপাদানগুলি স্টেইনলেস স্টিলের তৈরি।
7ড্রামটি বেস থেকে সরাতে পারে, যা সহজ পরিষ্কার এবং দ্রুত উপকরণ পরিবর্তন করতে সহায়তা করে।
8. একটি আনুপাতিক বিচ্যুতি নির্দেশক তাপমাত্রা নিয়ামক সঙ্গে সজ্জিত সঠিক তাপমাত্রা নিয়ন্ত্রণের জন্য.
একটি দ্বৈত overheat সুরক্ষা সিস্টেম দুর্ঘটনার ঝুঁকি হ্রাস
মানবিক ত্রুটি বা যান্ত্রিক ত্রুটির কারণে।

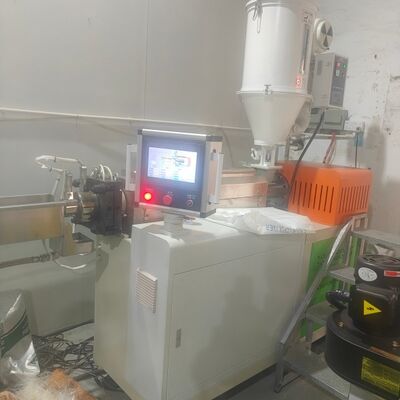

II.PFES3D-45 এক রঙের 3D ফিলামেন্ট এক্সট্রুডারঃ এক
সেট
1. স্ক্রু ব্যাসার্ধঃ Ø45mm
2. দৈর্ঘ্য-দিয়ালের অনুপাত (এল/ডি): ২৮1
3স্ক্রু প্রকারঃ পিএলএ, পিইডিজি, এবিএস এবং টিপিইউর জন্য সার্বজনীন
4. স্ক্রু এবং ব্যারেল উচ্চ মানের 38CrMoAlA nitrided থেকে তৈরি করা হয়
নাইট্রাইডড কঠোরতাঃ স্ক্রু ≥
740 HV; ব্যারেল ≥ 940 HV। নাইট্রাইডিং গভীরতাঃ স্ক্রু
0.4·0.6 মিমি, ব্যারেলঃ 0.6·0.7 মিমি; ভঙ্গুরতা
উভয় ক্ষেত্রেই গ্রেড ২।
5. হাউজিংটি খাদ ইস্পাত থেকে তৈরি; উপরের এবং নীচের হাউজিংগুলির মধ্যে যোগাযোগের পৃষ্ঠগুলি
এই গিয়ারগুলো 40Cr থেকে তৈরি এবং নরমালাইজড হয়েছে।
টেম্পারিং এবং দমন তাপ চিকিত্সা, এর পরে গিয়ার-ফেস গ্রিলিং,
যার ফলে পৃষ্ঠের রুক্ষতা Ra 0 হয়।8. তারা শক শোষণ প্রস্তাব,
পরিধান প্রতিরোধের এবং কম শব্দ মাত্রা।
6গিয়ারবক্স: গিয়ারবক্স (ব্রুকার)
7মোটর শক্তিঃ ১১ কিলোওয়াট
8নিয়ন্ত্রণ পদ্ধতিঃ ভেরিয়েবল ফ্রিকোয়েন্সি নিয়ন্ত্রণ (হাইপুমন্টে)
9তাপমাত্রা নিয়ন্ত্রণ অঞ্চলঃ 1.8 kW × 6 অঞ্চল
10শীতল অঞ্চলঃ 120 W × 4 অঞ্চল
11গরম করার রিং: স্টেইনলেস স্টীল গরম করার রিং
12সলিড-স্টেট রিলেঃ ইয়াংমিং
13পিএলসি: সিনজি ¢ 1 সেট
14. তাপমাত্রা নিয়ন্ত্রণ মডিউলঃ Xinjie ¢ 1 সেট
15অ্যালুমিনিয়াম খাদ ক্যান্টিলিভার নিয়ন্ত্রণ বাক্সঃ 1 ইউনিট

III.প্রিসিশন S136 এক্সট্রুশন ছাঁচঃ এক সেট

1ছাঁচনির্মাণ উপাদানঃ S136, আয়না সমাপ্তি

2. কোন অন্ধ কোণ ছাড়া স্বল্প রানার; সমাপ্ত পণ্য একটি মসৃণ পৃষ্ঠ আছে

কোন ত্রুটি নেই যেমন কালো দাগ, এবং সঠিক মাত্রিক নির্ভুলতা

3. ২.৫ × ৩.০ ডাই হেড দিয়ে সজ্জিতঃ প্রতিটি এক সেট

4. ডাই মাথা গ্রাহকের প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা যাবে



IIII.304 স্টেইনলেস স্টীল গরম পানির ট্যাংকঃ 1 সেট

1দৈর্ঘ্যঃ ৪ মিটার

2গরম পানির ট্যাংকের দৈর্ঘ্যঃ ২ মিটার

3গরম জলের ট্যাংকের দৈর্ঘ্যঃ ২ মিটার

4ট্যাংক উপাদানঃ 304 স্টেইনলেস স্টীল, বেধঃ 1.5 মিমি

5. ট্যাংক বেস ফ্রেমঃ 1 ইউনিট (পাউডার লেপযুক্ত)

6উপাদানঃ Q235 ইস্পাত (ঢালাই)

7. 304 গরম জল সঞ্চালন সিস্টেমঃ 2 সেট

8স্টেইনলেস স্টীল জল পাম্প শক্তিঃ 120 W × 2 ইউনিট (নতুন অঞ্চল)

9হিটিং ইউনিট: ১ সেট

10গরম করার ক্ষমতাঃ ১২ কিলোওয়াট

11ব্রেকযুক্ত রাইডার: ৪

12. অ্যানালগ ডায়াল টাইপ তাপমাত্রা পরিমাপঃ 2

13সিরামিক ক্যাবল গ্রিট দিয়ে সজ্জিত



V.304 স্টেইনলেস স্টীল শীতল ট্যাংকঃ এক সেট

1ট্যাংক দৈর্ঘ্যঃ ৪ মিটার

2ট্যাংক উপাদানঃ 304 স্টেইনলেস স্টীল, বেধঃ 1.5 মিমি

3. ট্যাংক বেস ফ্রেমঃ 1 ইউনিট (পাউডার লেপযুক্ত)

4উপাদানঃ Q235 ইস্পাত (ঢালাই)

5. 304 ঠান্ডা জল সঞ্চালন সিস্টেমঃ 1 সেট

6পাম্প শক্তিঃ ১২০ ওয়াট × ১ ইউনিট (নতুন বিশ্ব)

7. দ্বি-পর্যায়ের ওয়াটার ব্লাভারঃ 1 ইউনিট (এয়ার কম্প্রেসার গ্রাহক সরবরাহ করবে)

8সিরামিক ক্যাবল গ্রিট দিয়ে সজ্জিত



VI.ডায়ামেটার গেইজঃ 1 সেট

1. ব্র্যান্ডঃ রাইস্ট

2রিয়েল টাইম অনলাইন মনিটরিং সিস্টেম

3পরিমাপের নির্ভুলতাঃ 0.001 মিমি

পরিমাপ পরিসীমাঃ ০.২০০ মিমি-১০.০০ মিমি


VII.টুইন-রোল রাবার টান-আউট ইউনিট + গরম বায়ু ব্লাভারঃ এক সেট

1. টেনে আনার পদ্ধতিঃ ডাবল-রোল টেনে আনা

2- রোল-আউট উপাদানঃ আমদানি করা কাঁচামাল

3. নিয়ন্ত্রন পদ্ধতিঃ 304 স্টেইনলেস স্টীল সীসা স্ক্রু মাধ্যমে উল্লম্ব নিয়ন্ত্রন

4ড্রাইভ পদ্ধতিঃ সিঙ্ক্রোনিক বেল্ট ড্রাইভ

5ট্র্যাকশন শক্তিঃ 1.5 kW সার্ভো মোটর

6স্পিড কন্ট্রোলঃ পিএলসি কন্ট্রোল

7ট্র্যাকশন গতিঃ ০৩০০ মি/মিনিট

8০.৭৫ কিলোওয়াট উচ্চ চাপের ব্লাভার শুকানোর ইউনিট

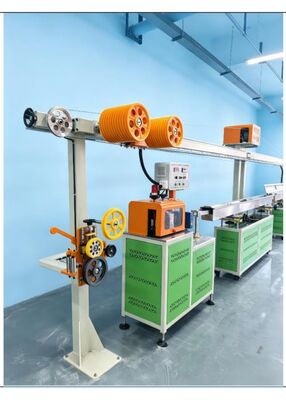

মিটার কাউন্টারের সাথে VIII.8-মিটার অনুভূমিক টেনশন তারের স্টোরেজ র্যাকঃ এক

সেট

1র্যাকের দৈর্ঘ্যঃ ৮ মিটার

2উচ্চতাঃ ১.৯৭ মিটার

3ওয়্যার স্টোরেজ রোলস: এবিএস ওয়্যার স্টোরেজ রোলস, ১১ + ১২ পিসি

4ওয়্যার স্টোরেজ দৈর্ঘ্যঃ 150 মিটার

5৪০০ কিলোওয়াট গিয়ার মোটর

6. ২.৫ কেজি ডাবল শ্যাফ্ট ম্যাগনেটিক পাউডার


উচ্চ নির্ভুলতা মিটার কাউন্টার

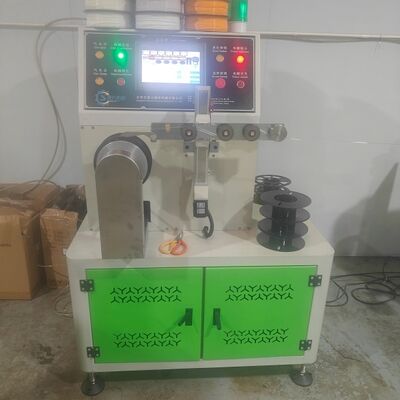

সপ্তম.এক স্টেশন সার্ভো-উইন্ডারঃ ১টি সেট

1রোল টপলঃ ১ সেট

2পজিশনিং স্টেপার মোটর: ১ সেট

3পজিশনিং কন্ট্রোল পদ্ধতিঃ লেইসি স্টেপার মোটর নিয়ন্ত্রণ

4. স্পিন্ডল সার্ভো মোটর 1.5 kW: 1 সেট

5. স্পিন্ডল নিয়ন্ত্রণ পদ্ধতিঃ সার্ভো নিয়ন্ত্রণ

6. বায়ুসংক্রান্ত রোল পরিবর্তন ফাংশন, রোল-বিহীন রোলিং সক্ষম

7. সেট দৈর্ঘ্য পৌঁছানোর পর স্বয়ংক্রিয় অ্যালার্ম এবং বন্ধ, অতিরিক্ত থ্রেড ব্রেক বন্ধ সঙ্গে

8. দুর্দান্ত স্থিতিশীলতার সাথে স্থিতিশীল থ্রেড স্থাপন

9. 1 ¢ 5 কেজি ওজনের উপাদান রিলগুলির সাথে সামঞ্জস্যপূর্ণ


একটি উপাদান রিল স্পেসিফিকেশন সঞ্চয় ফাংশন দিয়ে সজ্জিত

ভ্যাকুয়াম প্যাকিং মেশিন 400G

ভিভি.কলার মিক্সার ৫০ কেজি

VVI.100 কেজি শুকানোর মেশিন + উপাদান ফিডারঃ 1 ইউনিট
